La piscine industrialisée ou modulaire est la technique construction de piscine qui s'est beaucoup développée ces dernières années. Une technique qui offre de nombreux avantages en termes de rapidité d'installation, de flexibilité et de coût par rapport aux piscines traditionnelles en béton. Examinons en détail ce type de piscine, son principe de construction, ses caractéristiques et ses avantages.
Les piscines industrialisées ou modulaires représentent une solution de construction de piscine innovante et avantageuse. Elles allient rapidité d’installation, flexibilité de conception, coût maîtrisé et qualité de finition. Leur principe de construction basé sur l’assemblage de modules préfabriqués permet de s’adapter à une grande variété de terrains et de besoins.
Avec le choix des matériaux allant de l’acier à l’aluminium en passant par le bois et les composites, elles offrent également une grande diversité esthétique. Leur résistance mécanique, garantie par des normes strictes, en fait des structures durables et fiables. Tous ces avantages expliquent pourquoi les piscines modulaires gagnent en popularité et représentent une part croissante du marché de la piscine privée.
Une piscine industrialisée ou modulaire est constituée d’un fond en béton et de parois assemblées sur le chantier à partir de modules préfabriqués en usine. Ces modules peuvent prendre la forme de panneaux, de blocs ou de lames, selon les fabricants. La structure ainsi créée n’est généralement pas étanche par elle-même et nécessite l’ajout d’un revêtement d’étanchéité, le plus souvent un liner ou une membrane armée en PVC.
Le principe de construction repose sur des règles techniques d’assemblage simples, qui n’ont que peu évolué depuis l’apparition de ce type de piscine dans les années 1970. L’idée fondamentale est de disposer d’un fond de fouille plan et propre sur lequel vient s’asseoir la structure modulaire.
Celle-ci est ensuite complétée par du béton coulé à des endroits stratégiques avec une dalle armée en fond de fouille, des plots qui enrobent chaque jambe de force lorsqu’elles existent, pour maintenir la structure d’aplomb et, le cas échéant, une ceinture armée coulée en périphérie haut. Le montage des parois consiste à mettre en place et fixer les panneaux industrialisés les uns aux autres, généralement par boulonnage.
La mise en place d’une piscine modulaire se déroule généralement en plusieurs étapes :
En premier lieu, l’étude du terrain procède à l’analyse approfondie du site d’implantation, une étape nécessaire pour déterminer la faisabilité du projet et choisir entre une installation enterrée, semi-enterrée ou hors-sol.
Viennent ensuite le terrassement et le coulage de la dalle. Pour les piscines enterrées ou semi-enterrées, des travaux d’excavation sont nécessaires. L’excavation doit tenir compte non seulement des dimensions du bassin mais aussi de l’espace supplémentaire requis pour les jambes de force ou les supports latéraux. Une dalle en béton est coulée pour former le fond du bassin. Cette étape est cruciale car elle assure la stabilité et la résistance de l’ensemble de la structure.
Le montage des panneaux consiste alors à les assembler selon les instructions du fabricant. Cette étape est généralement rapide, une piscine de taille moyenne pouvant être assemblée en une journée. La tuyauterie et le système de filtration peuvent alors être mis en place, avant la pose du revêtement. Un liner ou une membrane armée est installé pour assurer l’étanchéité du bassin. Cette étape demande une grande précision pour éviter les plis et les déformations.
Enfin vient le temps des finitions, avec notamment la pose des margelles et l’aménagement des abords de la piscine.
L’un des principaux avantages de cette méthode est sa rapidité d’exécution. Une fois les panneaux sur le chantier, le montage de la structure est très rapide. Après le calage et l’équerrage de l’ensemble, le coulage du radier peut être effectué, de sorte que le bassin peut être terminé en trois jours environ.
Il existe deux grandes familles de piscines modulaires : celles qui utilisent le béton et celles qui se suffisent à elles- mêmes.
Les structures modulaires sans béton peuvent être constituées de différents types de panneaux comme des panneaux en métal (acier, aluminium, acier/ aluminium, zinc/aluminium ou inox), des panneaux en matériau composite (résine, polypropylène, PVC), ou des panneaux en béton. Certains systèmes utilisent des jambes de force pour résister à la pression de l’eau, ce qui nécessite une excavation plus importante, jusqu’à 80 cm supplémentaires autour du bassin pour certains modèles.
Pour les structures modulaires avec béton, il s’agit de coffrages modulaires que l’on remplit de béton. Cela peut être des blocs à bancher qui s’empilent comme des Lego, ou des panneaux. Une fois la structure montée, elle est ferraillée avant de recevoir le béton. Les matériaux des structures sont divers : métal, composites, polystyrène, parpaings. On parle d’une structure à coffrage perdu car le coffrage fait partie intégrante de l’ossature du bassin.
L’un des grands avantages des piscines modulaires est leur flexibilité en termes de tailles et de formes. Grâce à la modularité des panneaux, il est possible de créer des bassins de formes très diverses, allant des formes classiques (rectangulaire, carrée) aux formes plus originales (haricot, forme libre). Les dimensions standards sur le marché de la piscine sont variées, allant de petits bassins de 6 par 3 mètres (18 m²) à de grandes piscines de 10 x 4 mètres (40 m²) ou plus.
La nature modulaire de ces piscines permet une grande flexibilité dans les dimensions, permettant de s’adapter à presque tous les espaces. En ce qui concerne la profondeur, elle peut être uniforme ou variable. Le fond étant constitué d’une dalle en béton, il est possible de créer des profils variés : fond plat, pente douce ou même fosse à plonger.
L’un des grands avantages des piscines modulaires est leur flexibilité en termes de tailles et de formes. Grâce à la modularité des panneaux, il est possible de créer des bassins de formes très diverses, allant des formes classiques (rectangulaire, carrée) aux formes plus originales (haricot, forme libre). Les dimensions standards sur le marché de la piscine sont variées, allant de petits bassins de 6 par 3 mètres (18 m²) à de grandes piscines de 10 x 4 mètres (40 m²) ou plus.
La nature modulaire de ces piscines permet une grande flexibilité dans les dimensions, permettant de s’adapter à presque tous les espaces. En ce qui concerne la profondeur, elle peut être uniforme ou variable. Le fond étant constitué d’une dalle en béton, il est possible de créer des profils variés : fond plat, pente douce ou même fosse à plonger.
Les piscines modulaires offrent plusieurs options de matériaux durables, chacun avec ses propres avantages en termes de longévité et de résistance. Acier, béton armé, matériaux composites, polypropylène, voici les matériaux les plus courants pour les piscines modulaires :
L’acier est l’un des matériaux les plus couramment utilisés pour les piscines modulaires en raison de sa grande durabilité. Les panneaux en acier sont généralement galvanisés à chaud dans un bain de zinc pour les protéger de la corrosion, puis recouverts d’une couche de protection composite thermocollée sur les deux faces. Ces traitements permettent d’obtenir une structure très résistante qui peut durer plusieurs décennies avec un entretien approprié.
Le béton armé offre aux panneaux une robustesse exceptionnelle. Il présente plusieurs avantages à savoir une résistance supérieure à l’acier et à l’aluminium, une structure autoportante capable de résister à la pression de l’eau et de la terre, le tout étant insensible au gel et à l’humidité. La durée de vie d’une piscine en béton peut facilement dépasser 50 ans avec un entretien adéquat.
Les panneaux en matériaux composites gagnent en popularité grâce à leur durabilité impressionnante. Leurs principaux atouts sont une bonne résistance à la corrosion et aux produits chimiques, une légèreté combinée à une grande robustesse et un faible besoin d’entretien. Les piscines en matériaux composites peuvent durer entre 25 et 30 ans.
Le polypropylène est un matériau plastique de haute qualité utilisé pour les piscines modulaires. Ses avantages incluent la résistance aux variations de température, une durabilité face aux produits chimiques et aux UV et enfin une surface lisse limitant l’accumulation d’impuretés. Les piscines en polypropylène de qualité peuvent avoir une durée de vie allant jusqu’à 50 ans.
Bien que tous ces matériaux offrent une excellente durabilité, le choix final dépendra de facteurs tels que le budget, les conditions environnementales et les préférences personnelles. Il est important de noter que la durabilité d’une piscine dépend non seulement du matériau choisi, mais aussi de la qualité de l’installation et de l’entretien régulier.
Comme évoqué en introduction, la grande majorité des piscines industrialisées sont équipées de jambes de forces au dos des parois.
Certaines disposent d’un retour en partie supérieure qui permet de couler un chaînage périphérique haut à double effet : un parfait maintien du bassin et un support fiable pour asseoir les margelles et un rang de dalle sans que l’ensemble dans le temps ne bouge avec le tassement inévitable des terres.
C’est l’équivalent de la mise en place en fond de fouille de pilotis en béton destinés à recevoir une forme en béton posée sur ces pilotis, que l’on observe dans d’autres techniques pour la piscine, pour empêcher que les dalles ne s’affaissent durant les dix années suivant la construction du bassin.
La résistance mécanique des bassins modulaires est un aspect crucial de leur conception. Elle est régie par la norme européenne NF EN 16582-2, qui concerne spécifi- quement la résistance mécanique des structures des piscines domestiques enterrées.
Selon cette norme, la structure d’une piscine totalement enterrée doit tenir dans le cas où elle est remblayée et vide. La structure doit pouvoir résister à plusieurs types de charges dont le poids de la structure elle-même, la pression de l’eau (10 kN/m3), la pression du sol (8,1 kN/m2 pour une profondeur de 1,50 m) et les surcharges autour du bassin, comme les plages (2,5 kN/m2).
La structure ne doit pas dépasser un certain seuil de déformation lorsqu’elle est soumise à ces charges. Des notes de calcul ou des résultats d’essais doivent être disponibles pour prouver la conformité à ces exigences.
La résistance mécanique des piscines modulaires est souvent renforcée par l’utilisation de jambes de force. Le pouvoir mécanique de ces jambages est tel qu’il rend les piscines ainsi conçues autoportantes, c’est-à-dire capables de résister à la poussée de la masse d’eau même lorsqu’elles ne sont pas remblayées.
Les piscines modulaires présentent de nombreux avantages qui expliquent leur popularité croissante. On citera notamment la rapidité d’installation, la flexibilité de formes et de dimensions, le coût maitrisé, ou la facilité d’implantation et d’accès lors de la construction sur des terrains en pente ou restreints.
L’un des principaux atouts des piscines modulaires est la rapidité de leur installation. Le montage de la structure peut souvent être réalisé en quelques jours, voire en une seule journée pour les modèles les plus simples. Cette rapidité permet de profiter plus vite de sa piscine et de minimiser les désagréments liés aux travaux.
Les piscines modulaires offrent une grande flexibilité en termes de formes et de dimensions. Elles peuvent s’adapter à presque tous les espaces et configurations de terrain. De plus, elles permettent une personnalisation poussée, avec le choix des matériaux, des couleurs de revêtement, et la possibilité d’ajouter divers équipements (escaliers, plages immergées, systèmes de nage à contre-courant, etc…).
Comparées aux piscines traditionnelles en béton, les piscines modulaires sont généralement moins coûteuses. Le temps d’installation réduit permet de limiter les frais de main- d’œuvre, et la préfabrication des éléments en usine permet une meilleure maîtrise des coûts.
Grâce à leur structure autoportante, les piscines modulaires conviennent particulièrement bien aux terrains en pente ou aux sols instables, où la construction d’une piscine traditionnelle serait plus complexe et coûteuse.
Les piscines modulaires peuvent être installées même lorsque les accès sont compliqués, voire quasi inexistants. Les panneaux peuvent être transportés manuellement, et le béton peut être acheminé sur une longue distance par des tuyaux et propulsé par une pompe.
Les panneaux préfabriqués offrent une surface extrêmement lisse et plane, idéale pour recevoir un revêtement souple comme un liner ou une membrane armée. Cette qualité de finition est difficile à égaler avec des méthodes de construction traditionnelles.
Le montage des panneaux industrialisés est moins soumis aux aléas météorologiques que la construction d’une piscine traditionnelle. Les panneaux préfabriqués ne sont pas exposés à une éventuelle détérioration consécutive à la pluie, la grêle ou la canicule.
L’utilisation de panneaux préfabriqués permet de laisser un chantier plus propre, avec moins de débris et de gravats que lors de la construction d’une piscine traditionnelle en maçonnerie.
Piscine rectangulaire - Piscines Magiline

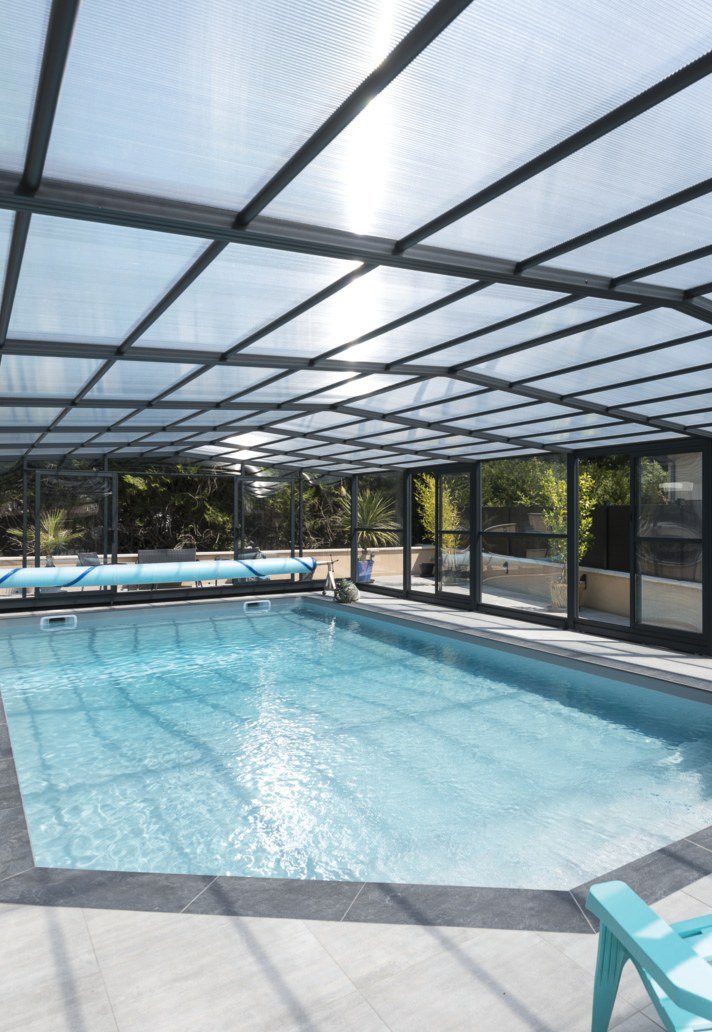

Bassin avec abri haut - KEPS
Piscine rectangulaire - Everblue Piscines
Bassin avec banquette sur une longueur - Unibéo Piscines
Piscine familiale avec concept Outdoor - EuroPiscine

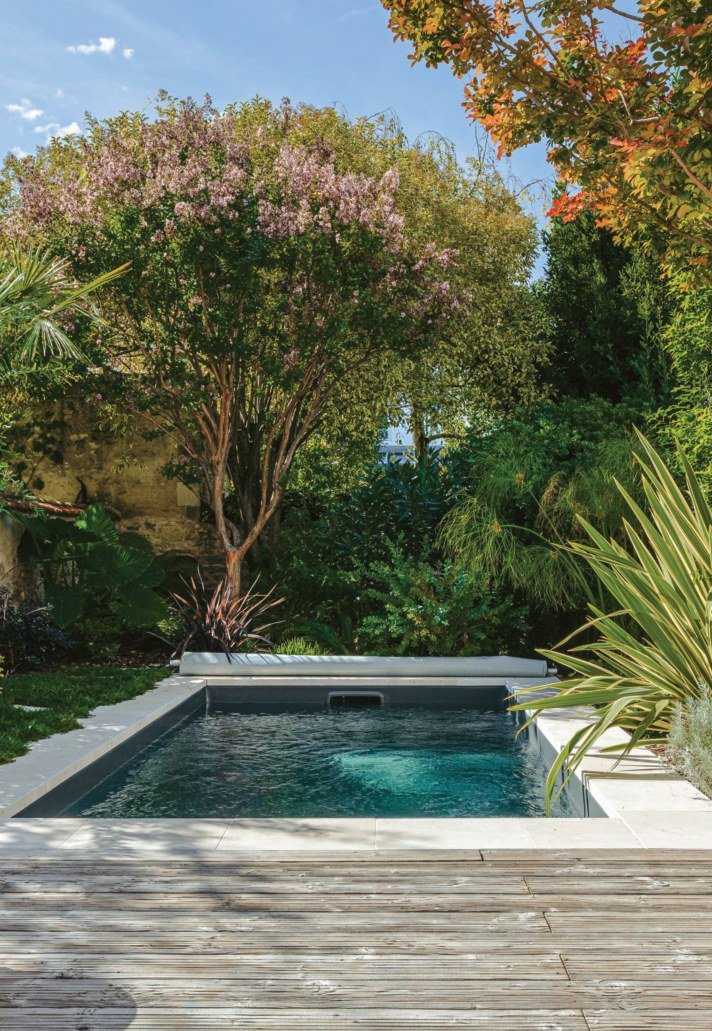

Mini-piscine, modèle XS - Aquilus Piscines

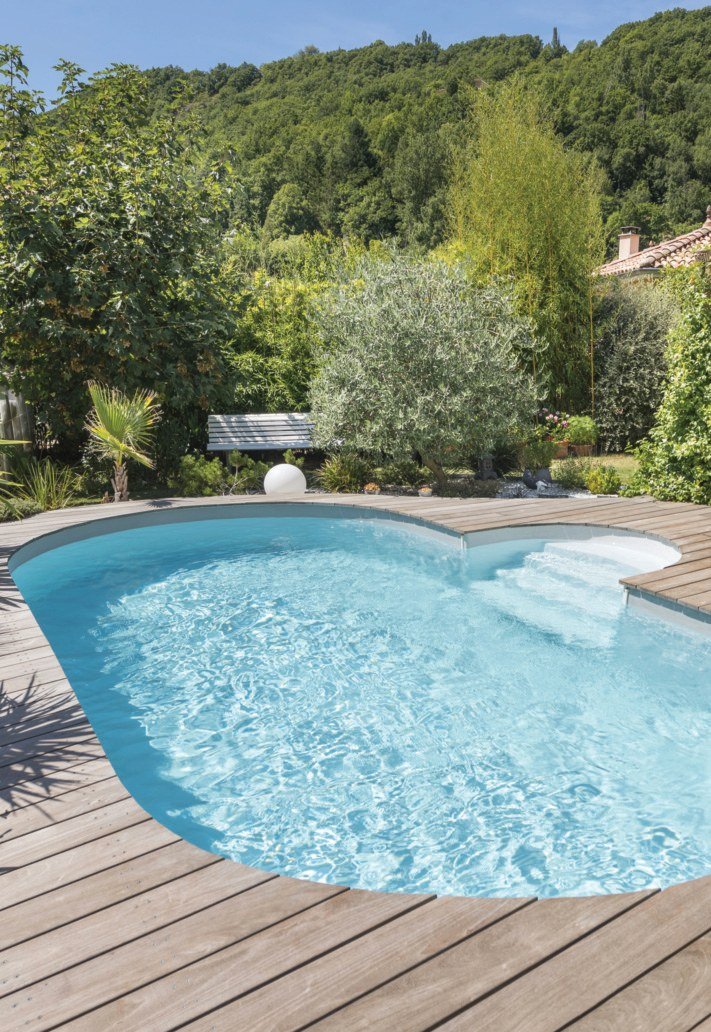

Bassin de forme libre, modèle Olivia - Piscines Waterair
Piscine rectangulaire - Piscines de France
“La structure Steeltech® Protec est notre système de construction de piscine breveté sans soudure ni rivet. Il s’agit d’un ensemble de panneaux en acier galvanisé, revêtus de PVC, d’une solidité exceptionnelle et adapté à tous les terrains, même ceux réputés difficiles. L’accrochage du liner par profilé “verrouillable” breveté Steelfix® assure une parfaite esthétique. Simple et rapide de mise en oeuvre à l’aide de sa notice de montage détaillée ainsi que sa vidéo tutoriel, cette structure reste une solution idéale pour un montage réalisé par le client, faisant le choix du pack prêt-à-monter.”
“En utlisant cette technologie dont le matériau principal, l’acier, est recyclable, nous faisons le choix d’une consommation raisonnée des ressources naturelles. De plus, notre structure étant autoportante grâce à ses jambes de force, une simple chape de fond en mortier suffit : l’usage du béton est largement diminué. Toutes les formes et les tailles sont possibles (rectangulaire, carrée, ronde, ovale ou encore arrondie) grâce à la technique d’assemblage des panneaux Steeltech® Protec.”
“Une piscine Magiline est développée, brevetée et fabriquée en interne. La structure en panneaux polypropylène modulaires de 25 cm d’épaisseur sert de coffrage perdu pour un bassin en béton armé banché. Autoportante, la piscine nécessite un terrassement minimum pour préserver le terrain et faire des économies sur le déblai et remblai. L’intérieur alvéolaire du coffrage réduit la quantité de béton nécessaire et limite l’échange thermique entre l’eau et la terre. Cette structure sans jambage permet de personnaliser la forme du bassin et les escaliers, elle s’adapte aussi à tous types de terrain (le long d’un mur, terrain en pente…). Cette technologie permet de réaliser des bassins avec les mêmes exigences de solidité que pour les bâtiments et châteaux d’eau. Pour bâtir une telle piscine, 6 à 8 jours suffisent. ”
“La filtration à cartouche nouvelle génération NFX est un procédé éco-responsable qui ne rejette pas d’eau dans les circuits d’eaux usées et évite les pertes d’eau au nettoyage. Un multiplicateur de débit optimise la circulation de l’eau dans le bassin pour une performance accrue. Les piscines sont équipées de série d’une pompe à vitesse variable NFXv, qui associée à la filtration NFX permet d’optimiser la filtration et baisser les consommations électriques.”
