Le coffret électrique est le centre névralgique de la piscine qui permet la commande des différents équipements spécifiques, tout en sécurisant l'ensemble, y compris les personnes et les baigneurs.
Installé dans le local technique de la piscine, le coffret électrique est un tableau électrique étanche qui, en respect de la norme électrique NF C 15‐100, répartit l’alimentation propre à chacun des différents appareillages électriques se rapportant à la piscine, tout en les protégeant contre les courts‐circuits, les surtensions et les dysfonctionnements électriques.
Un coffret électrique de base pour piscine est situé dans le local technique de la filtration. Il se compose d’un boîtier étanche à l’intérieur duquel sont fixés un ou deux étages de rails sur lesquels sont clipsés différents modules tels que les bornier de connexion, porte‐fusible, coupe‐circuit, disjoncteur haute sensibilité 30mA, disjoncteur magnéto‐thermique, contacteur de puissance, contact auxiliaire, horloge de programmation et, hors rail, un transformateur 220 V/12 V.
À l’extérieur, des boutons étanches de commande situés en façade ou sur le côté du coffret permettent à l’utilisateur, sans devoir ouvrir le coffret, des actions de marche/arrêt, voire de programmation.
La protection différentielle à haute sensibilité 30 mA garantit la protection des personnes qui circulent ou se situent autour de la piscine, ainsi que celles qui se baignent dans le bassin. Ce dispositif spécifique détecte les différences d’intensité supérieures à 30 mA qui résulteraient d’une fuite de courant. Le cas échéant, cette protection interrompt l’alimentation électrique automatiquement et instantanément.
L’horloge de programmation modulaire est destinée à la pompe de filtration. Un deuxième exemplaire peut s’y trouver, destiné alors à un surpresseur chargé d’alimenter la prise balai du bassin en eau sous pression pour faire fonctionner un robot hydraulique.
L’horloge de programmation basique dispose d’un cadran à aiguilles avec picots périphériques pour régler la plage horaire D’autres modèles peuvent disposer d’un affichage digital.
Le disjoncteur magnéto‐thermique protège la pompe de filtration. La fonction thermique détecte les surcharges électriques et la fonction magnétique détecte les courts‐circuits. Par exemple, lorsque la turbine d’une pompe de filtration ne tourne plus librement ou se bloque parce qu’entravée par des aiguilles de pin parvenues à traverser le préfiltre, une résistance s’exerce alors sur le moteur qui chauffe, entrainant dans la foulée le déclanchement du disjoncteur magnéto‐ thermique.
Un deuxième disjoncteur magnéto‐thermique peut être présent pour protéger un surpresseur ou une seconde pompe dans le cas d’une double filtration nécessitée par le volume ou la configuration du bassin. Nous pourrions également citer la pompe de nage à contre‐courant, mais celle‐ci est en général déportée hors du local technique de la piscine, généralement dans un réceptacle étanche enterré au dos d’une paroi du bassin pour limiter les pertes de charges hydrauliques. Ce type de configuration dispose alors de son propre coffret électrique.
Dans la piscine, le disjoncteur magnéto‐thermique est appairé à un contacteur de puissance, dont la fonction est d’autoriser ou interdire l’alimentation électrique de la pompe via sa bobine de commande intégrée. Cette bobine est raccordée électriquement au bouton de commande de la pompe ainsi qu’à l’horloge de programmation, pour choisir le mode de fonctionnement désiré : marche forcée, marche automatique ou arrêt.
L’autre fonction du contacteur est d’asservir d’autres équipements électrolyseur, un chauffage de piscine ou un traitement automatique de l’eau, ne doit pas fonctionner lorsque la pompe de la piscine est à l’arrêt. Pour ce faire, ils sont asservis à la pompe.
Inversement, les bassins disposant de sondes de détection de niveau doivent empêcher la pompe de fonctionner lorsque le niveau bas défini est atteint. Cela est possible en asservissant la pompe de filtration à la sonde.
Le contacteur type dispose généralement de deux borniers d’asservissement. Pour asservir autant d’équipements que nécessaires, un ou plusieurs contacteurs auxiliaires viennent se greffer à celui primaire.
Pour permettre le fonctionnement sécuritaire en très basse tension de service (TBTS) des projecteurs immergés dans le bassin, le coffret électrique renferme un transformateur 220 V/12 V, relié au bouton étanche de mise en marche et arrêt.
La nouvelle génération de piscines étant connectée, tout naturellement les coffrets électriques s’en trouvent complétés ou modifiés. Un module électrique, ou plutôt électronique, intelligent, clipsé sur le rail du coffret, raccordé électriquement et connecté Bluetooth ou internet par Wi‐Fi, 4G ou 5G, permet de gérer plusieurs fonctionnalités de la piscine comme par de l’eau ou des prévisions météorologiques.
Associé à une application pour smartphone ou pour tablette, l’utilisateur peut commander à distance l’éclairage du bassin et paramétrer sa filtration selon plusieurs modes préétablis comme un mode baignade intensive ou une fonction hors‐gel.
Sans aller jusqu’à dans la domotique, laquelle gère l’ensemble des paramètres de la piscine en les combinant les uns avec les autres pour une interactivité, cette solution intermédiaire simple permet à l’utilisateur de faire évoluer son coffret électrique à moindre coût, pour se familiariser à la commande à distance et à la filtration intelligente.

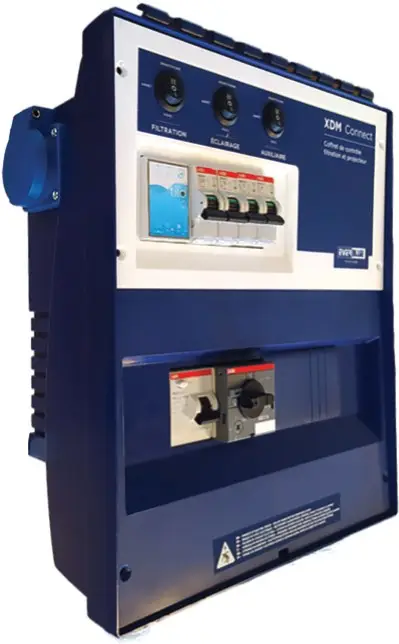

XDM Connect, un coffret électrique dans lequel est intégré un module intelligent capable de gérer plusieurs fonctionnalités. Everblue Piscines

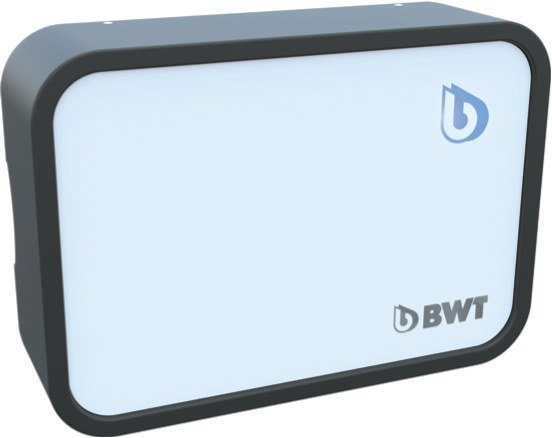

Pearl Connect, un coffret unique pour piloter aisément la filtration, la pompe, les projecteurs et autres équipements. BWT Pool Products

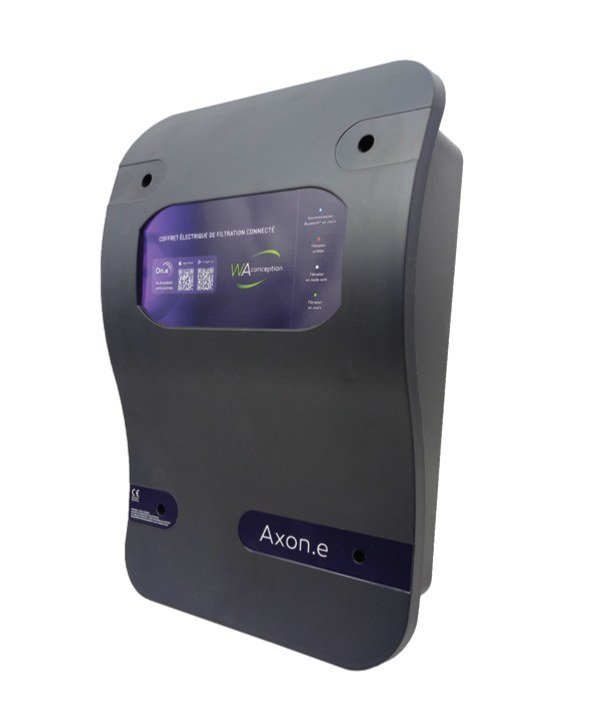

Le coffret électrique fermé AXON.E, au design élégant, est doté d’un module On.e, solution connectée en Bluetooth 5.0. WA Conception
TILD VP permet de gérer les fonctions principales de la piscine via l’application Vigipool en Wi‐Fi ou Bluetooth. CCEI

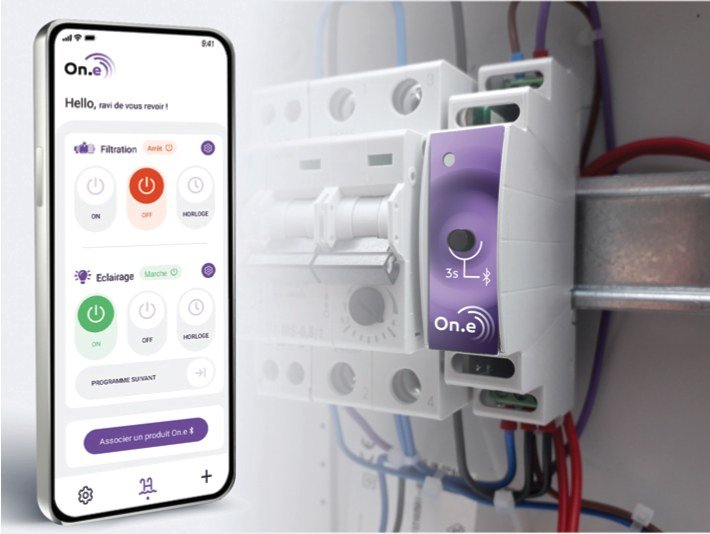

Le kit On.e permet de mettre en place ce relais connecté en Bluetooth dans n’importe quel coffret électrique existant. WA Conception
iMAGI‐X, solution brevetée, rassemble des données sur le bassin et propose un pilotage automatique via différentes fonctions. Piscines Magiline
